Modern üretim teknolojileri, özellikle CNC çok eksenli işleme sistemleri, yüksek hassasiyetli parçaların üretiminde devrim yaratmıştır. Havacılık, otomotiv, savunma ve makine imalatı gibi sektörlerde kullanılan kompleks geometrili parçalar artık çok daha hızlı ve hatasız üretilebilmektedir.
Bu yazıda, bir CNC parçanın tasarımdan üretime kadar geçen sürecini, özellikle CAM programlama, çok eksenli işleme ve kalite kontrol aşamalarını ele alacağız.
CNC Çok Eksenli İşleme Nedir?
CNC (Computer Numerical Control), bilgisayar kontrollü makinelerle metal veya diğer malzemelerin hassas şekilde işlenmesini sağlayan bir üretim yöntemidir.
Standart CNC makineleri genellikle 3 eksen çalışırken, modern üretimde sıklıkla kullanılan makineler:
- 4 eksen CNC
- 5 eksen CNC
- Çok eksenli simultane CNC
olarak çalışabilir.
Bu makinelerde takım hareketleri aynı anda birden fazla eksende gerçekleşir. Bu da aşağıdaki avantajları sağlar:
- Daha kompleks geometrilerin üretimi
- Daha az bağlama ihtiyacı
- Daha yüksek hassasiyet
- Daha kısa üretim süresi
Parça Tasarımı ve CAD Modeli
Üretim sürecinin ilk aşaması CAD (Computer Aided Design) modelidir.
Bu aşamada mühendisler parçayı:
- SolidWorks
- hyper mill
gibi yazılımlarda tasarlar.
CAD modeli sadece parçanın geometrisini değil aynı zamanda:
- delik pozisyonları
- tolerans değerleri
- yüzey kalitesi
- montaj noktaları
gibi kritik bilgileri de içerir.
Tasarım aşamasında yapılan doğru analizler, üretim sürecinin verimli olmasını sağlar.
CAM Programlama Süreci
CAD modeli tamamlandıktan sonra sıra CAM (Computer Aided Manufacturing) aşamasına gelir.
CAM yazılımları, tasarlanan parçanın CNC makinesinde nasıl işleneceğini belirler.
Yaygın kullanılan CAM yazılımları:
- Mastercam
- Siemens NX CAM
- HyperMill
- PowerMill
- Fusion 360
CAM Programlamanın Temel Adımları
1️⃣ Takım seçimi
İşlenecek malzemeye göre kesici takımlar belirlenir.
Örnek:
- Karbür frezeler
- Ball nose frezeler
- matkaplar
- raybalar
2️⃣ Takım yollarının oluşturulması
CAM yazılımı ile takımın izleyeceği yollar belirlenir.
Örnek operasyonlar:
- Roughing (kaba talaş kaldırma)
- Semi-finishing
- Finishing
- Delik işleme
3️⃣ Simülasyon
CAM programı içinde yapılan simülasyon sayesinde:
- takım çarpışmaları
- hatalı takım yolları
- gereksiz hareketler
önceden tespit edilir.
Bu aşama maliyet ve zaman kaybını önleyen en kritik adımdır.
4️⃣ Post Processor ve NC Kodları
Son aşamada CAM yazılımı tarafından G-Code (NC kodları) oluşturulur.
Örnek CNC komutları:
G0 hızlı hareket
G1 lineer kesme
G2 / G3 dairesel hareket
M3 spindle çalıştırma
M5 spindle durdurma
Bu kodlar CNC makine kontrol ünitesine gönderilir.

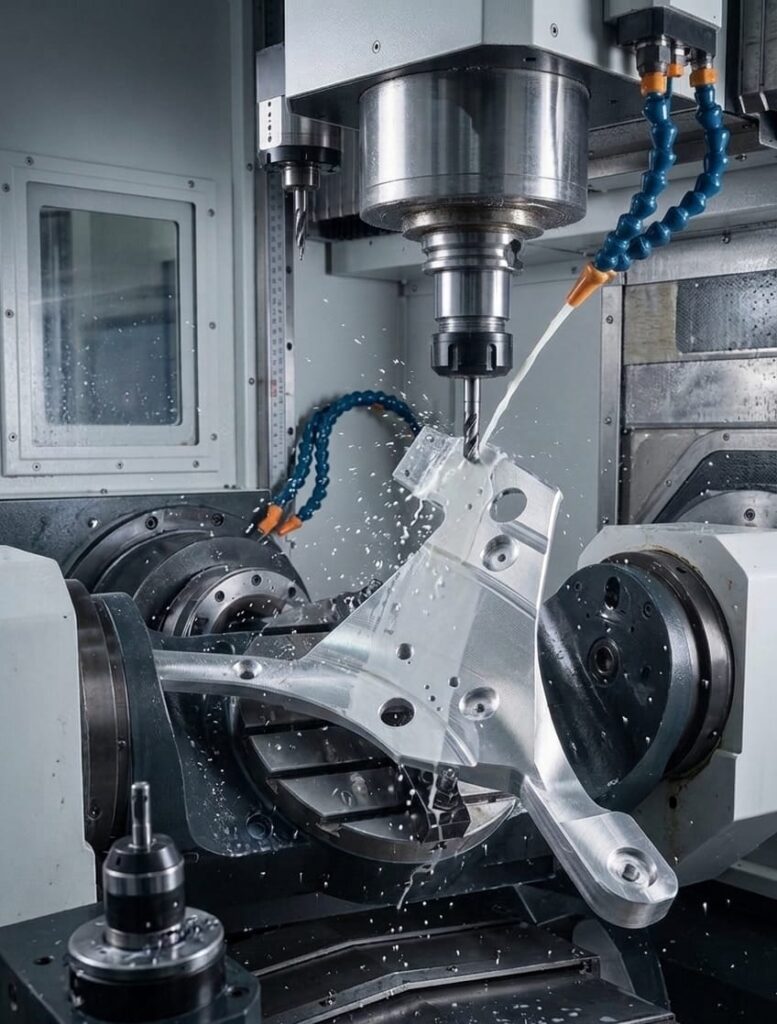

Çok Eksenli CNC İşleme Süreci
Çok eksenli CNC makineleri özellikle karmaşık yüzeylere sahip parçalar için idealdir.
5 eksenli makinelerde hareket eksenleri:
- X
- Y
- Z
- A
- B / C
şeklindedir.
Bu sayede takım parça etrafında dönebilir ve farklı açılardan işleme yapılabilir.
Avantajları:
- Tek bağlamada üretim
- Daha yüksek yüzey kalitesi
- Daha kısa üretim süresi
- Daha düşük hata oranı
Özellikle havacılık parçalarında 5 eksenli işleme standart haline gelmiştir.
CNC İşleme Sırasında Soğutma ve Talaş Yönetimi
CNC işleme sırasında oluşan ısı ve talaşlar üretim kalitesini doğrudan etkiler.
Bu nedenle makinelerde genellikle:
- yüksek basınçlı soğutma sıvıları
- talaş konveyörleri
- otomatik temizleme sistemleri
kullanılır.
Soğutma sıvısı şu avantajları sağlar:
- takım ömrünü uzatır
- yüzey kalitesini artırır
- deformasyonu azaltır

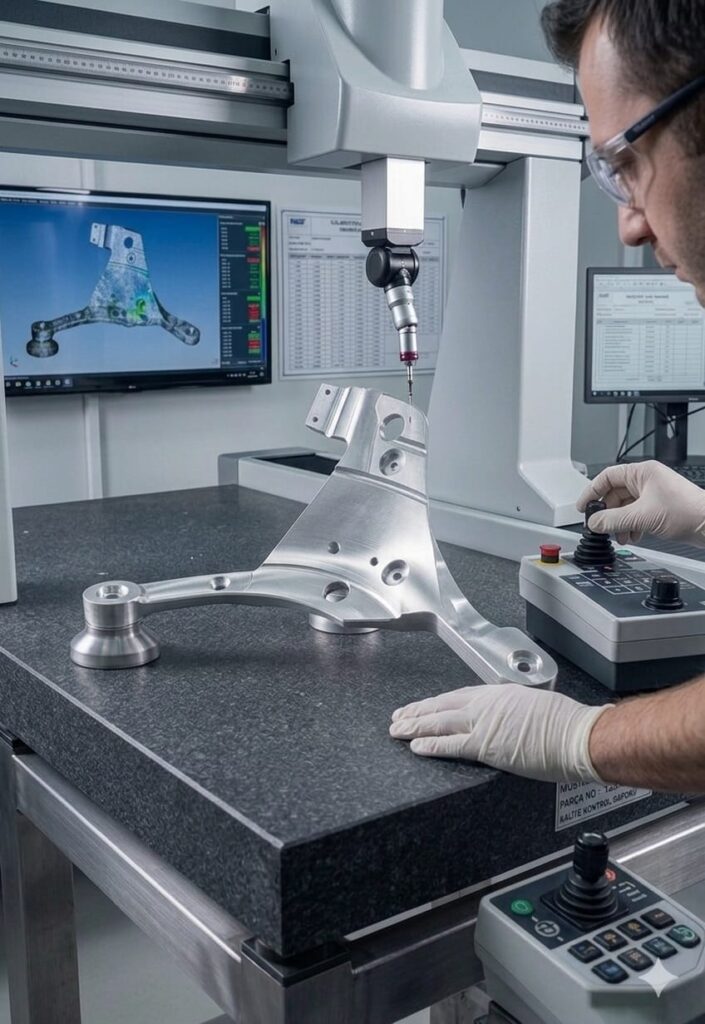

Ölçüm ve Kalite Kontrol
Üretim tamamlandıktan sonra parçanın ölçüsel doğruluğu kontrol edilir.
Bu işlem genellikle CMM (Coordinate Measuring Machine) cihazları ile yapılır.
Kontrol edilen özellikler:
- delik çapları
- yüzey açıları
- tolerans değerleri
- geometrik doğruluk
CMM cihazları parçayı mikron seviyesinde ölçebilir.
Kalite kontrol süreci, özellikle havacılık ve savunma sanayinde kritik öneme sahiptir.
Çok Eksen CNC Üretiminin Avantajları
Çok eksenli üretim sistemleri üretim sektöründe büyük avantajlar sunar.
Başlıca avantajlar:
✔ daha karmaşık parçalar
✔ daha az operasyon
✔ daha kısa üretim süresi
✔ yüksek hassasiyet
✔ daha iyi yüzey kalitesi
Bu nedenle modern fabrikalarda 5 eksenli CNC merkezleri hızla yaygınlaşmaktadır.
Endüstride Kullanım Alanları
CNC çok eksenli üretim şu sektörlerde yaygın olarak kullanılır:
Havacılık
- motor parçaları
- uçak bağlantı elemanları
Otomotiv
- süspansiyon parçaları
- motor blokları
Savunma sanayi
- hassas mekanik parçalar
- silah sistemleri
Medikal
- implantlar
- cerrahi ekipmanlar
Sonuç
CNC çok eksenli işleme teknolojisi, modern üretimin en önemli bileşenlerinden biridir. CAD tasarımından başlayarak CAM programlama, CNC işleme ve kalite kontrol aşamalarına kadar uzanan bu süreç, yüksek hassasiyetli parçaların güvenilir şekilde üretilmesini sağlar.
Gelişmiş CAM yazılımları ve çok eksenli CNC makineleri sayesinde bugün karmaşık geometriler bile tek bağlamada üretilebilmekte ve üretim verimliliği önemli ölçüde artırılmaktadır.
